Линия соединительных лент — это специализированное оборудование для соединения отдельных солнечных ячеек в составе фотоэлектрического (PV) модуля. Sky Bluer — ведущий производитель машин для лент PV, базирующийся в Сучжоу, Китай.


Продукты Детали

Видео

Маркировка продукции

Линия соединительных лент для солнечных ячеек

Линия соединительных лент — это специализированное оборудование для соединения отдельных солнечных ячеек в составе фотоэлектрического (PV) модуля. Sky Bluer — ведущий производитель машин для лент PV, базирующийся в Сучжоу, Китай.


Типовые размеры соединительных лент:

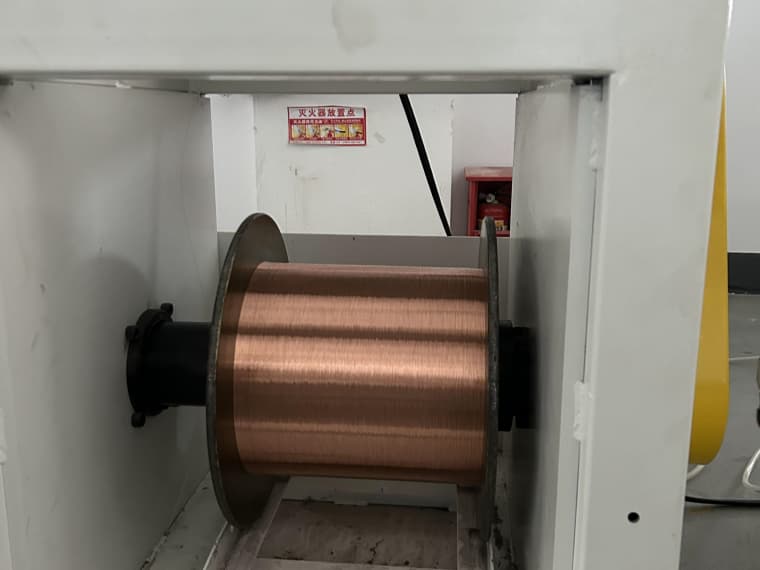

PV RIBBON AND BUS RIBBON MACHINES (31).jpg

Круглая лента:

  • Диаметр: 0.26 мм

  • Медный сердечник: 0.23 ± 0.004 мм

  • Толщина покрытия: 15 ± 5 мкм

  • Окончательный размер: 0.26 мм

  • Чистота меди: > 99.97 %

  • Удлинение: ≥ 20 %


Машина для пайки соединительных лент

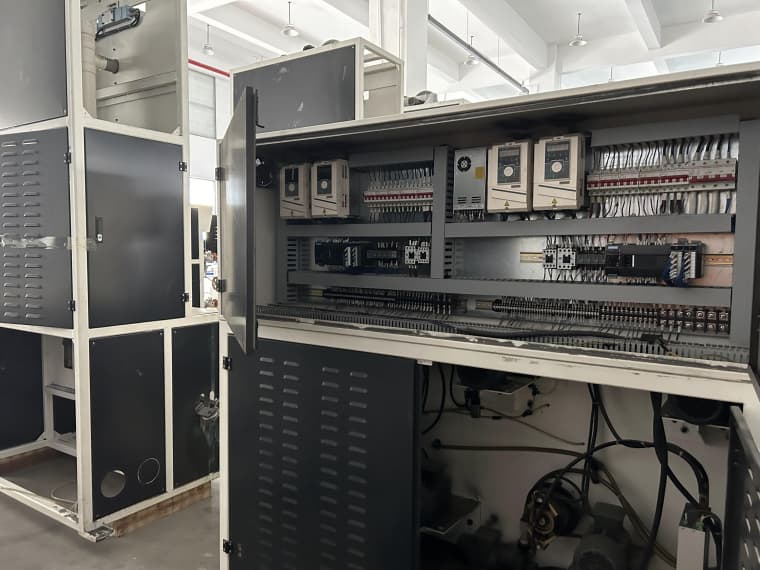

PV RIBBON AND BUS RIBBON MACHINES (13).jpg

Машина для пайки соединительных лент автоматически припаивает ленты между солнечными элементами, формируя готовые цепочки ячеек. Стандартная рабочая скорость — около 400 м/мин.


Типовые размеры соединительной ленты:

  • Размер: 6 × 0.40 мм

  • Медный сердечник: 0.35 ± 0.005 мм

  • Толщина покрытия: 25 ± 5 мкм

  • Окончательный размер: 6 × 0.40 мм

  • Чистота меди: > 99.97 %

  • Удлинение: ≥ 20 %


Почему используется индукционный отжиг?

Машины Sky Bluer для лент и шин используют индукционный отжиг с независимым приводом верхнего и нижнего колес отжига. ПЛК управляет скоростью мотора, а маятниковый рычаг корректирует разницу скоростей. Эта конструкция снижает натяжение провода при отжиге, повышая его качество и стабильность.


Волочильная машина в производстве PV-лент

В большинстве производственных линий PV-лент используется волочильная машина для формирования нужной толщины. Популярная модель 24D обрабатывает входной размер φ1.2 мм и выдает проволоку от 0.1 мм до 0.4 мм.


Особенности машин для лент и шин:

Принцип работы:
Преобразование круглой медной проволоки в ленточную через отжиг, очистку, лужение, охлаждение и намотку.

Качество покрытия:

  • Равномерная толщина

  • Гладкая, блестящая поверхность

  • Отсутствие капель олова и пузырей

Контроль:
Интуитивный интерфейс, встроенный режим работы с круглой проволокой.

Механика:
Предел текучести: ≥ 56 МПа — высокая прочность и надёжность.


Инновации Sky Bluer

Инженеры Sky Bluer и команда CRM создают индивидуальные решения, оптимальные по затратам и качеству. Крупнейшие производители солнечных модулей Китая десятилетиями используют машины PV Ribbon от Sky Bluer, снижая производственные издержки и улучшая продукцию.


Стандартная лента для пайки (Tabbing Ribbon)

Материал: медь
Размеры сердечника:

  • Ширина: 0.500 ± 0.050 мм

  • Толщина: 0.200 ± 0.005 мм
    Покрытие:

  • Горячее лужение

  • Сплав: Sn60Pb40 (EN ISO 9453)

  • Толщина: 15–25 мкм
    Механические свойства:

  • Прочность на разрыв: ≤ 270 МПа

  • Предел текучести: ≤ 90 МПа

  • Удлинение: ≥ 25 %
    Катушка: HKV 160


Стандартная шина (Bus Ribbon)

PV RIBBON AND BUS RIBBON MACHINES (13).jpg

Материал: медь
Размеры сердечника:

  • Ширина: 5.000 ± 0.080 мм

  • Толщина: 0.300 ± 0.010 мм
    Покрытие:

  • Горячее лужение

  • Сплав: Sn60Pb40 (EN ISO 9453)

  • Толщина: 15–25 мкм
    Механические свойства:

  • Прочность на разрыв: ≤ 270 МПа

  • Предел текучести: ≤ 140 МПа

  • Удлинение: ≥ 15 %
    Катушка: 10SB


Стандартная круглая проволока (Tabbing Wire)

Диаметр меди: 0.320 ± 0.100 мм
Покрытие: горячее лужение
Сплав: Sn60Pb40
Толщина покрытия: 10–20 мкм
Механика:

  • Предел текучести: ≤ 90 МПа

  • Удлинение: ≥ 25 %
    Катушка: 10SB


Как производится пайка PV-лент?

Tabbing Ribbon — соединяет солнечные ячейки между собой.
Bus Ribbon — собирает ток от всех ячеек и передаёт его дальше. Bus Ribbon шире и толще, так как проводит больший ток.

Процесс производства:

  1. Протяжка медного стержня

  2. Индукционный отжиг

  3. Точная прокатка

  4. Электролитическое лужение

  5. Намотка и упаковка

Система обеспечивает стабильное качество, высокую проводимость и отличную паяемость — критично для современных солнечных технологий.
